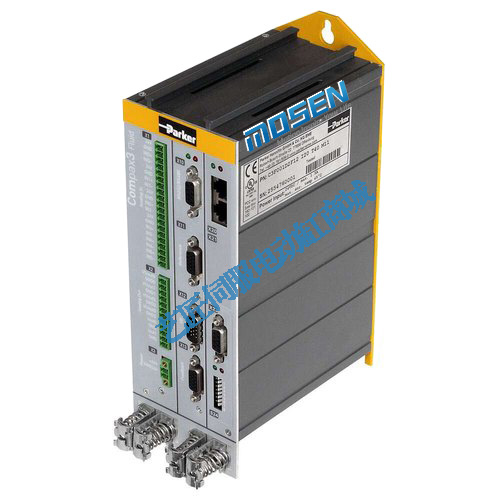

派克Compax3系列伺服驅動器

Compax3是派克漢尼汾面向全球的伺服驅動器產品，該驅動器系列包括高性的單軸，多軸伺服器，以及液壓伺服驅動器。C3S系列中低功率單軸伺服驅動器和伺服驅動器/控制器可以提供的輸出功率從1kVA到25kVA，需要提供單相3*230VAC 至 三相480VAC的輸入電源。

基于可擴展技術的強大功能，Compax3系列驅動器可以解決各種應用類型 - 從基本模擬轉矩/速度和步進/方向控制到具有先進電子CAM控制和PLCopen功能模塊的智能驅動器，在符合IEC 61131-3的標準下，還可以使用CoDeSys開發環境進行編程.Compax3系列驅動器支持同步，異步，線性和轉矩電機技術，以及各種反饋選項，包括旋轉變壓器，旋轉和線性增量式編碼器，單/多圈正弦余弦編碼器（EnDat和Hiperface接口）和模擬/數字霍爾傳感器。


C3H050V4>>硬件

- 功率輸出額定值：35kVA

- 驅動器輸入電源：3 * 400 / 480VAC

- 1個編碼器輸出/ 1個編碼器輸入

- 8個數字輸入/ 4個數字輸出*

- 2個模擬輸入（14位）*

- 2個模擬輸出（8位）*

- 多個現場總線選項

- 適合安裝在300mm控制柜中

- CE + UL / cUL列名

*可通過基于現場總線的擴展IO模塊進行擴展

技術功能：

- I10T10：驅動器控制方式：速度/轉矩控制，脈沖/方向，編碼器輸入

- I12T11：通過數字I/O端口，RS232/RS485端口進行定位控制，絕對/相對定位，

  對準標記相關定位，電子齒輪，動態定位

- T30：編程環境CoDeSys符合IEC 61131-3

    - PLCopen功能模塊

    - IEC 61131-3-標準模塊

    - C3-特定的功能模塊

- T40：T30功能+電子凸輪功能

- C20：控制器技術，集成運動PLC（Compax3 powerPLmC-C20）

接口/現場總線選項：

RS232/485

以太網

CANopen

DeviceNET

PowerLink

Profibus

ProfiNET

EtherCAT

HEDA運動總線

功能強大的多軸PC支持軟件工具“派克集成工程工具”，與“Compax3 ServoManager”：

 - 引導配置，易于使用的安裝向?qū)?/p>

 - 集成4通道示波器功能

 - 安裝支持

 - 診斷/維護/服務

 - 電機管理

 - 集成CamDesigner的凸輪創作

基于Compax3的伺服驅動器信號分析：基于PC的信號分析的機電系統的優化功能

分析和優化機械系統

 - 簡單的測量力學動態行為

 - 機械結構的振動分析

分析和優化控制系統

 - 更好更快的控制器優化

 - 特定的機械共振點的干擾抑制
