派克AC890系列交流伺服驅動器
| 品牌 | Parker | |
| 產品類型 | 交流驅動器 | |
| 驅動類型 | 單軸技術 | 多軸技術 | |
| 系列 | AC890 | |
| 提供輸入電壓 | 3*400/460VAC | |
| 輸出評級 (千瓦) | 200 | |
| 適配電機 | 無刷伺服 |無框伺服 |感應 |主軸電機 |力矩電機 |PMAC | |
| 有支撐反饋的裝置 | 旋轉變壓器|增量編碼器 | |
| 控制模式 | V / Hz |無傳感器矢量 |閉環矢量 | | |
| Active Front End |永磁電機的速度控制 | ||
| 通信接口 | RS232 / RS485 | |
| CANopen、ControlNet、DeviceNet | ||
| Profibus、Profinet、以太網TCP / IP | ||
| 運行環境溫度 (C) | 0-45C，適用Frames B-F (降容，最大允許溫度50C)｜0-40C，適用Frames G-K (降容，最大允許溫度50C) | |
| 運行環境溫度 (C) | 32-113F，適用Frames B-F (降容，最大允許溫度122F)｜32-104F，適用Frames G-K (降容，最大允許溫度122F) | |
| 操作高度 | 最高1000m ASL (超過1000m則降容) | |
| 過載能力 | 重載 (恒轉矩) : 150% 持續 60s | |
| 標準負載 (變轉矩) : 110% 持續 60s | ||
| 伺服模式 (Frames B-D) : 200% 持續 4s | ||
| 伺服模式 (Frames E-J) : 150% 持續 60s | ||
| 證書 | CE（EMC＆LVD） | |
| 通過UL列出 | ||
| 通過cUL列出 |
派克AC890系列交流伺服驅動器
AC890是一款采用模塊化結構，設計緊湊的交流驅動器。實現開環和閉環的速度及位置控制，可驅動交流感應電機和永磁伺服電機，滿足單機及系統應用需求，同時與多種反饋選件兼容，意味著AC890可驅動任意種類的交流電機和可接收絕大多數的速度/位置反饋信號格式?；谶@種靈活性，客戶甚至無需替換現有的交流電機即可滿足高性能應用需求，實現時間和成本的雙重節省。可提供：380-460/500V 3-phase 0.55 - 1200kW和 220V-240V 3-phase 0.55 - 7.5kW。
伺服驅動器>>特點:
AC890可配置為4種不同的控制模式，滿足不同的工藝需求：
開環V/F控制模式
對于基本的單機或多電機速度控制，該模式為理想選擇。
無傳感器矢量控制（開環矢量控制）模式
利用強大的高性能無傳感器矢量控制算法，AC890無需任何速度反饋器件即可實現全速度范圍（基頻以下）大扭矩輸出及速度閉環調節
閉環矢量控制模式
通過增加一個編碼器反饋卡，AC890可達到完全的閉環磁通矢量控制性能。零速可連續輸出100%滿負載扭矩，再利用高動態響應速度環，遠遠滿足絕大多數復雜應用需求。
4象限AFE控制模式
利用該控制模式，實現完美電能（正弦波及單位功率因數）回饋；只包含極低電流諧波分量(THD < 5%)。
伺服驅動器>>優勢:
極快的控制環響應 -
- 轉矩環 : 62.5μs / - 速度環 : 62.5μs / - 位置環 : 62.5μs
服務于復雜應用：
利用前沿的控制算法，并采用了高速微處理器（150Mhz），使AC890可以實現非常高的控制環帶寬，滿足非常復雜的工業應用需求，例如：印刷、追剪、旋切，復合及分切應用。
總線設定值到控制環實現最小延遲：
可以無縫接入現存的自動化系統中；AC890的高性能端口直接連接到驅動器的快速控制環，實現經總線傳送的數字設定值和控制環之間的最小延遲。
替換模擬控制方案:
現存的基于模擬給定方案可被基于數字總線控制方案替代，將帶寬損失降到最低
靈活的反饋 :
在選擇反饋類型時，AC890為系統設計者提供了完全的靈活性。
- 增量式編碼器 / - EnDat 2.1 (SinCos) encoder / - Resolver

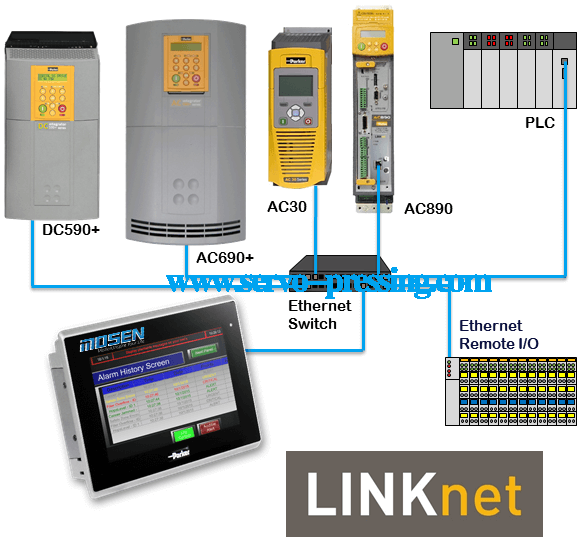

開放的標準，保護客戶投資:
AC890被設計為可以無縫接入現有的自動化網絡中，通過在寬范圍通訊選件中選擇合適選件，連接到PLC或總線網絡中。
提供兩種性能等級選擇:
- 標準性能
利用位置環實現運動控制，運動控制功能塊，相對運動，絕對運動，回零，主斜坡和區域控制，卷繞控制模塊（SPW，CPW），完整功能PID，設備狀態和其它模塊。
- 高性能
包含所有標準性能特點，增加了特殊功能塊庫，滿足高性能應用需求，比如：無軸印刷，飛剪，高精度卷繞，高精度排線和其它應用。
標準:
當依照相關產品手冊安裝后，AC890系列兼容下列標準:
CE Marked to EN50178 (Safety, Low Voltage Directive)
CE Marked to EN61800-3 (EMC Directive)
UL listed to US Standard UL508C
cUL listed to Canadian Standard C22.2 #14
技術規格:
主電源:
3相
- 890SD : 380 - 500 VAC +/- 10 %, 50-60 Hz +/- 5%
- 890CS : 208 - 500 VAC +/- 10 %, 50-60 Hz +/- 5%
- 890CD : 320/560 - 705 VDC
- Frames E/F/G/H/J/K : 380 - 460 Vac +/- 10 %
環境:
0-45°C (降容2%/°C 直到最大允許50°C)
最高 1000m ASL (降容 1% 每升高100m，最高4000m)
